week05 : แบบฝึกหัด PLC Ladder diagram

Jobs00 - Update

จงเขียน PLC Ladder diagram ของระบบต่อไปนี้ พร้อมทั้งต่ออุปกรณ์ต่างๆ เข้าด้วยกัน และควบคุมการทำงานด้วย PLC

1     1. ระบบประกอบด้วย Switch 1 ตัว/ LED 1 หลอด

·        เมื่อกระตุ้น Switch (close) แล้ว หลอดไฟจะติด (on)

 2. ระบบประกอบด้วย Push button 2 ตัว/ LED 1 หลอด

·        เมื่อกระตุ้น Push button 1 และ Push button 2 แล้ว หลอด LED ถึงจะติด (on)

       3.ระบบประกอบด้วย Push button 2 ตัว/ LED 1 หลอด

·        เมื่อกระตุ้น Push button 1 หรือ Push button 2 แล้ว หลอด LED ถึงจะติด (on)

       4.ระบบประกอบด้วย Push button 2 ตัว/ LED 1 หลอด

·        เมื่อต่ออุปกรณ์ทุกอย่างเข้าด้วยกัน และยังไม่กระตุ้น Push button หลอดไฟจะติด (on)

·        แต่เมื่อกระตุ้น Push button อย่างน้อย 1 ตัว หลอดไฟจะดับ (off)

       5.ระบบประกอบด้วย Push button 2 ตัว/ LED 1 หลอด

·        เมื่อต่ออุปกรณ์ทุกอย่างเข้าด้วยกัน และยังไม่กระตุ้น Push button หลอดไฟจะติด (on)

·        แต่เมื่อกระตุ้น Push button ทั้ง 2 ตัว หลอดไฟจะดับ (off)

       6. ระบบประกอบด้วย Push button 2 ตัว/ LED 1 หลอด

·        แต่เมื่อกระตุ้น Push button 1  หลอดไฟจะติด (on)

·        แต่เมื่อกระตุ้น Push button 2 หลอดไฟจะดับ (off)

SoMachine Basic

SoMachine Basic 1.5

Experiment 1 – Basic I/O

การทดลอง

1.   เรียกโปรแกรม SoMachine Basic 1.5

2.   ตรวจสอบการเชื่อมต่อระหว่าง PC กับ PLC

กรณีที่ 1: ใช้ USB Cable

กรณีที่ 2: ใช้สาย LAN ·        Refresh Device à เพื่อตรวจสอบ IP

·        Change IP Address à เพื่อกำหนด IP ให้กับ PLC อาจเป็น Fix

·        Start Flashing LEDs à เพื่อทดสอบว่า Device IP นี้คือตัวไหนเมื่อกด LED บน PLC จะกระพริบ

3.   Create New Project

4.   เมื่อเข้ามาใน Project จะมี 5 Page หลัก

·        Properties à รายละเอียดผู้พัฒนาโปรเจ็ค

·        Configuration à กำหนดเกี่ยวกับ PLC ที่ใช้

·        Programming à การเขียนโปรแกรม

·        Display à การจำลองการทำงาน

·        Commissioning à การอัพโหลดโปรแกรมไปยัง PLC

5.   ที่หน้า Configuration

5.1   กำหนด PLC ที่ใช้เป็น TM221CE16R <คลิก ลาก วาง>

5.2   เมื่อเลือก PLC แล้ว สามารถกำหนดค่า ต่างๆ ได้ เช่น

·        Digital Input I0.0 ชื่อ Sensor_00

·        Digital Output Q0.0 ชื่อ Relay_00

6.   ที่หน้า Programming ทดสอบการเขียนโปรแกรม

6.1   เลือก Contact แล้วกำหนดว่าเป็น Sensor_00

6.2   เลือก Coil แล้วกำหนดว่าเป็น Relay_00

7.   ที่หน้า Commissioning ทดสอบการดาวน์โหลดโปรแกรม

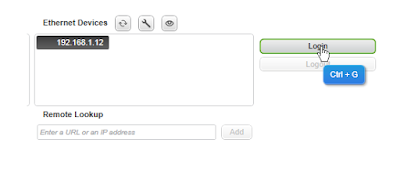

7.1       เลือก IP ของ PLC อาจทดสอบด้วย Flashing LEDs แล้วกด Login

7.2       กด PC to Controller(download) คือการดาวน์โหลดโปรแกรม

7.3       กด Start Controller คือ การเริ่มต้นการทำงานของโปรแกรม

7.4       ทดสอบการทำงานด้วยการป้อน Input ที่ I0

7.5       หากเราย้ายไปที่หน้า programming แล้วทำการ Edit

7.6       หากเราย้ายไปที่หน้า Commissioning จะเป็นการ Edit และ Download อัตโนมัติ

7.7       หากกด Stop Controller จะเป็นการหยุดการทำงานของโปรแกรม

8.   การ Logout คือ การ Save All to PLC และ Exit
